什麼是影像量測儀?
影像量測儀,俗稱2.5D量測儀、2.5D影像量測儀,也稱為影像測量儀或影像式測繪儀,是一種利用影像技術進行高精度量測的儀器。
2.5D量測儀通常由光學鏡頭、CCD攝像系統、光學尺、數顯控制器、高精密平台、電腦和精密量測軟體所組成,能檢測工件的尺寸、角度、位置、表面、形狀和輪廓等。
影像量測儀的特色與用途:
- 高精度量測:採用CCD數位影像技術和精密量測軟體,能實現高精度量測.
- 快速量測:能夠快速測量工件的各種尺寸和位置,提高產線及品管工作效率.
- 非接觸量測:避免了接觸式量測的刮傷及磨損誤差,保證了量測的精度.
- 多功能量測:除了二維平面尺寸量測外,還可以進行2.5D量測或3D量測,如臺階段差高度、圓孔、槽深度、平面度、圓球、圓柱度、圓錐度、面和面角度...等.
- 廣泛的應用:適用於模具、五金機械加工、鐘錶、醫療器材、精密電子、手機配件、連接器、PCB板、陶瓷板、記憶卡、橡膠、塑膠部件、刀模、網板、面板、半導體、封測、汽車產業、航空航天、國防軍事...等產業領域.
影像量測儀的優勢:
- 減少人工誤差:採用均一自動化的量測流程,減少了人為因素對量測精度的影響及不確定度.
- 方便快捷:操作簡單,只需將工件擺放在載物平台上對焦並操作量測功能即可完成量測.
- 高效快速:電腦量測軟體自動化處理,測量速度快,便捷效率高.
- 數據處理:可將量測數據和幾何圖元直接輸出到WORD、EXCEL、AUTOCAD等軟體中,進行數據處理、逆向工程和分析.
- 品質控制:能夠快速檢測產品工件的尺寸和位置形狀,實現現代化科技精確數據化的品質良率控制及優化製程.
影像量測儀的種類:
- 二維影像量測儀:主要用於測量工件的二維平面尺寸和形狀.
- 2.5D影像量測儀:能夠測量工件的二維平面和三維段差深度.
- 三維影像量測儀:複合式影像量測儀,加裝接觸式測頭後,能夠測量工件的三維形狀和尺寸.
- 影像量測儀機型主要分為:手動、半自動、全自動...機型等.
總結:影像量測儀是一種功能強大、適用應用範圍相當廣泛的測量儀器,它在工業生產、電子、科研和醫療等產業領域發揮著重要且無法取代的作用.

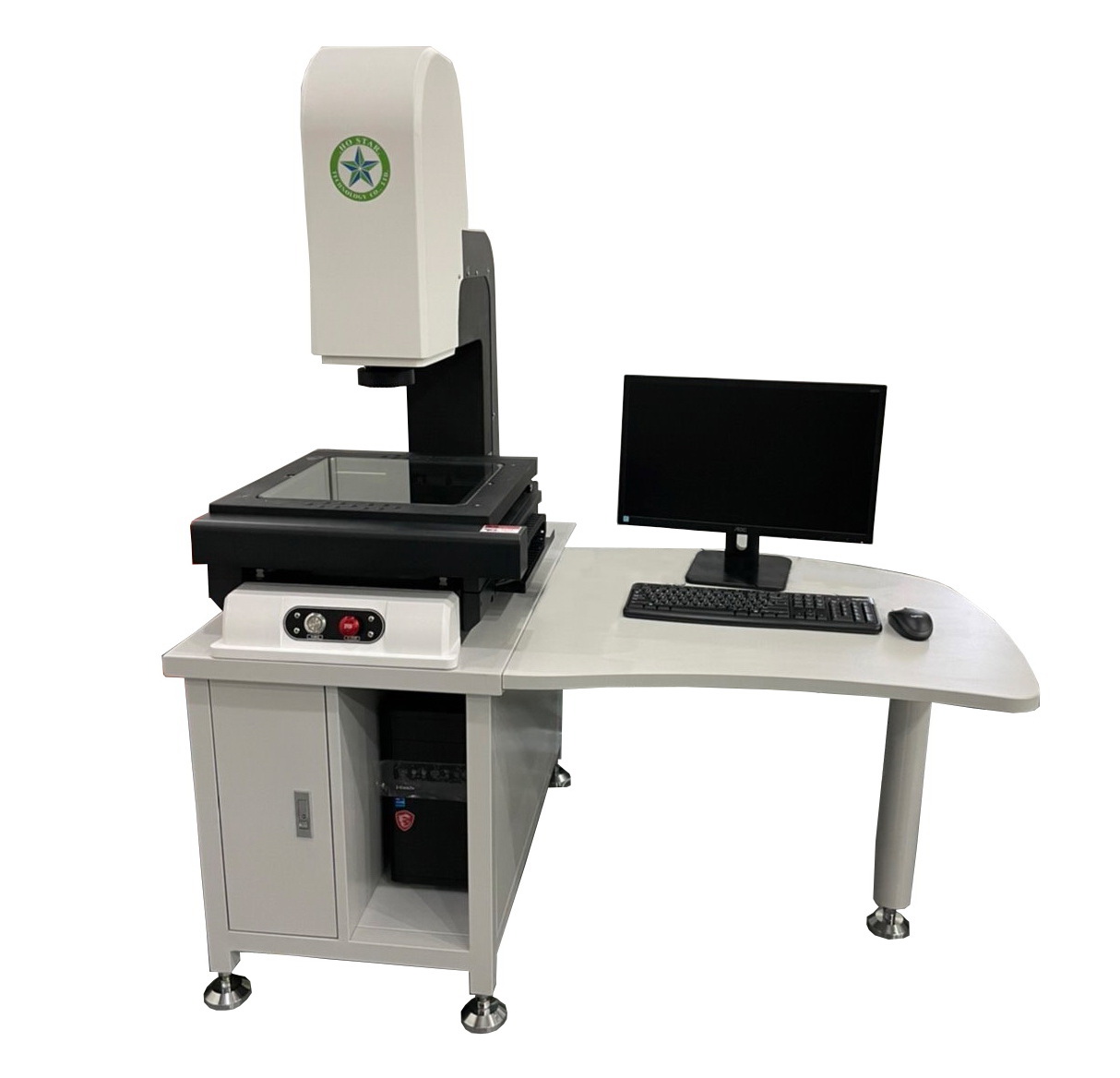

以上圖為例供大家參考.
